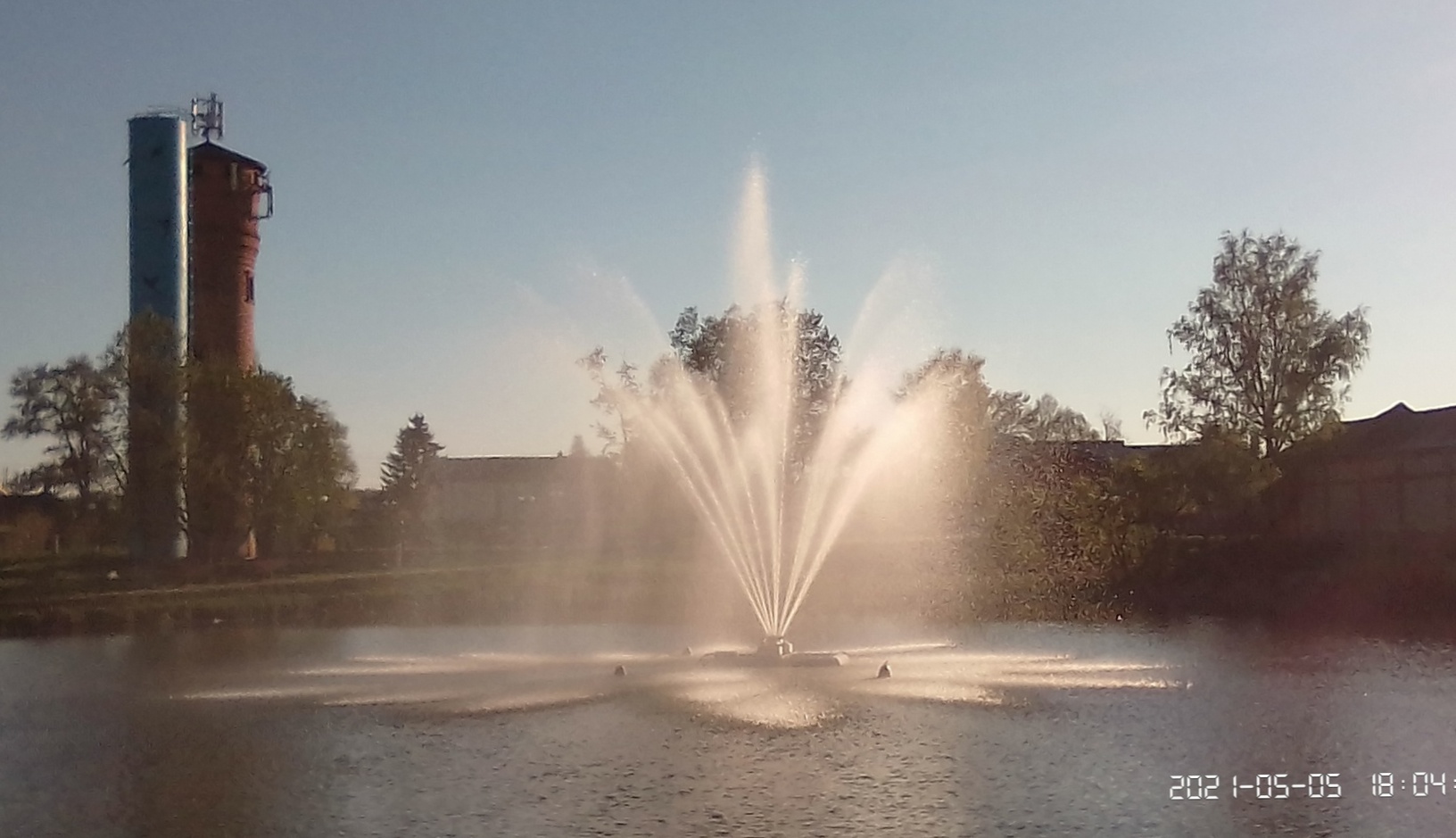

Для их организации используется свободная водная гладь от нескольких десятков метров и более - бассейн, озеро, река, море.
Основные параметры плавающего модуля:
= Длина – 3 м,
= Ширина – 2 м,
= Высота (габаритная, на земле) – 1,91 м,
= В плавающем состоянии - глубина подводной части – 1,3 м, надводной – 0,61м,
= Масса – 260 кг,
= Водоизмещение – 500 кг,
= Электропитание – кабелем с берега, 3 фазы, ~380 В, 50-60 Гц,
= Электрическая потребляемая мощность во время работы:
= = днём (только насос, без подсветки) – 5,5 кВт,
= = вечером (насос и подсветка) – 6 кВт,

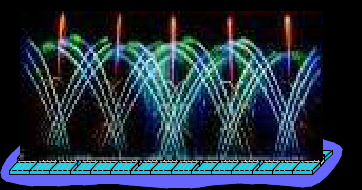

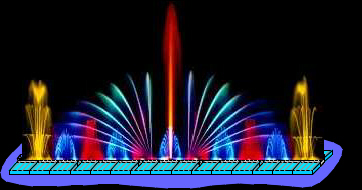

Такой модуль может создавать одну или несколько переключаемых водных картин.
Нами разработан и производится и более мощный, 6-метровый универсальный плавающий модуль-платформа, способный нести до двух тонн фонтанного оборудованиия.
Размер полного модуля:
Длина – 6,0 м
Ширина – 2,5 м
Высота – 1,8 м (с учётом колёс)
Водоизмещение – 4,8 т
Масса - 2 т
Потребляемая мощность - 12 кВт.
Количество струй различных форм, переключаемых во времени - 15-20.
Высота струй - до 20 м (при необходимости - до 100 м).
Освещение струй - 16 миллионов цветовых оттенков, управляемых динамически.
Вся конструкция плавающего фонтана выполняется из нержавеющей стали и пластмасс.
Модуль поставляется в полностью собранном рабочем состоянии и перевозится в грузовом автомобиле-длиномере или на платформе-автовозе.
Фура подъезжает к берегу, из неё по направляющим выкатывается на собственных колёсах модуль, удерживаемый специальной лебёдкой, закатывается в воду и буксируется к месту установки, где с него сбрасываются якоря и плавающий фонтан фиксируется на отведённом ему месте в акватории.
Кабель от модуля выводится на берег и подключается в устанавливаемый на берегу электрошкаф, входящий в комплект модуля.
Изготовление, полная сборка модуля и монтаж всего оборудования на него производится на нашем предприятии, после чего он может разбираться только для ремонта.
Минимальный комплект - 1 модуль, укомплектованный электрошкафом, устанавливаемым на берегу.
Стоимость одного модуля (как единственного, так и очередного в группе) - от 1 до 1,5 млн.руб., в зависимости от начинки и функциональных возможностей (количества и типов струй, способов управления ими, и т.д.).
Несколько модулей, спущенных на воду, можно соединять различными способами - в линию, в круг, веретеном, звездой и т.д., после чего они стыкуются между собой по типу стыковки железнодорожных вагонов или модулей космической станции, и группа фиксируюется якорями.
Все кабели соединяются разъёмами, подсоединяются к береговому шкафу, и плавающий фонтан готов к работе.
Подачу 3-фазного электропитания 380В переменного тока обеспечивает Заказчик.
В конце сезона всё производится в обратном порядке - кабели расстыковываются и сматываются на барабаны, якоря поднимаются и фиксируются, модули отсоединяются друг от друга, выкатываются на собственных колёсах из воды на берег, и отправляются на зимний склад для хранения и профилактического обслуживания (рекомендуется неподалёку от водоёма установить склад-ангар-мастерскую).
Оставлять плавающий фонтан (хоть нашего производства, хоть любого другого.) в воде на зиму (если вода в этой местности замерзает) - крайне не рекомендуется. Межсезонное обслуживание, просушка, чистка модулей плавающего фонтана всё равно необходима, а замерзающая вода при расширении может повредить оборудование.
На плавающей платформе в аппаратном модуле располагаются насосы, система движущихся форсунок, мощные цветные светодиодные фонари и шкаф электронного управления фонтаном. На берег от ближайшего к нему модуля в двух гибких защитных трубах идут силовой питающий кабель, и тонкий кабель управления. Остальные модули присоединяются к нему шлейфом ("паровозиком").Кабели присоединяется к блокам водонепроницаемыми разъёмами. Береговой питающий силовой электрошкаф имеет защиту от короткого замыкания, перегрузки, утечки и других непрятностей. В отдельном шкафу на берегу располагается компьютер со специальной программой и звуковые усилители мощности (в варианте светомузыкального фонтана), от которых идут кабели к звуковым колонкам на отдельных столбах.
Конфигурация оборудования, устанавливаемого в модули, и репертуар водных картин согласовывается с заказчиком. Плавающие фонтанные модули могут иметь как одинаковую, так и различную аппаратурную начинку.
Управление модулями по протоколу DMX-512 осуществляется по радио или по кабелю с берегового компьютера с установленной программой "Светокомпозитор".

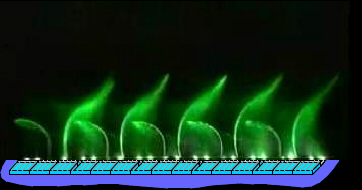

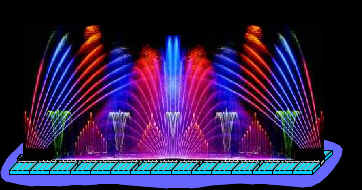

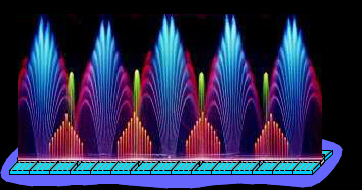

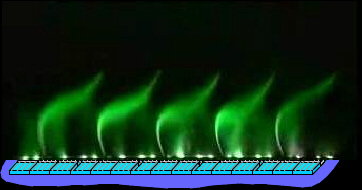

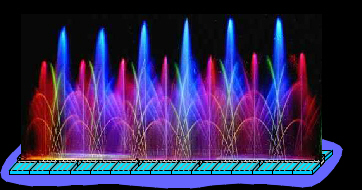

Несколько соединённых в линию 6-метровых модулей образуют "стандартную конфигурацию" водного шоу.
Поскольку длина "зеркала сцены" такого фонтан-театра составляет десятки метров, высота струй соответственно также выбирается в пределах 20-50 метров, а наблюдение ведётся с расстояния 30-100 метров (это расстояние от зрителей до фонтана).
Интересен также эффект водного экрана, на который проецируется видеоизображение или лазерная графика.
Однако это довольно затратное мероприятие.
Так, например, экран высотой 18 м и шириной до 50 м требует 110 кВт электроэнергии.
Оборудование для него весит около двух тонн и имеет размеры более 2 м в длину.
Поэтому установка "водяной экран" конструктивно выполняется
на отдельном укороченном плавающем модуле, который пристыковывается к другим модулям группы плавающего фонтана.
Размер модуля-установки "Водный экран":
Длина – 4,0 м
Ширина – 2,5 м
Высота – 1,8 м
Вес -------- 2,7 т
Водоизмещение – 3,6 т
Как и другие модули плавающего фонтана, модуль-установка "Водный экран" перемещается по суше на собственных колёсах.

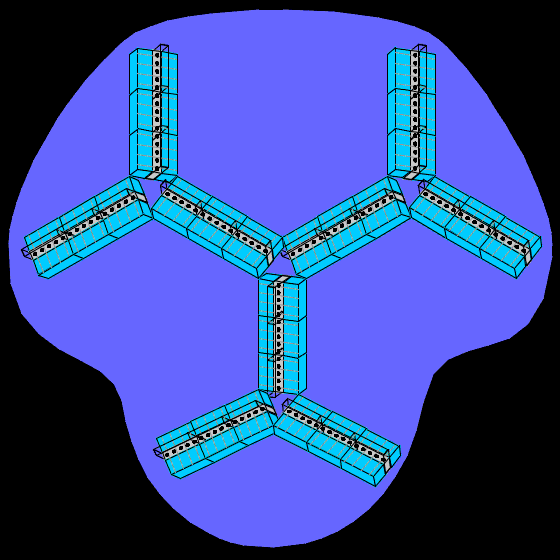

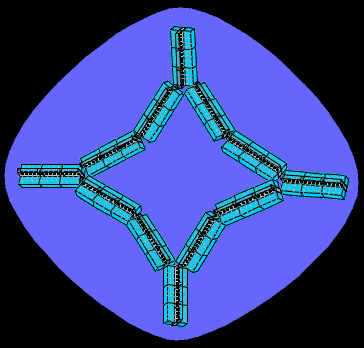

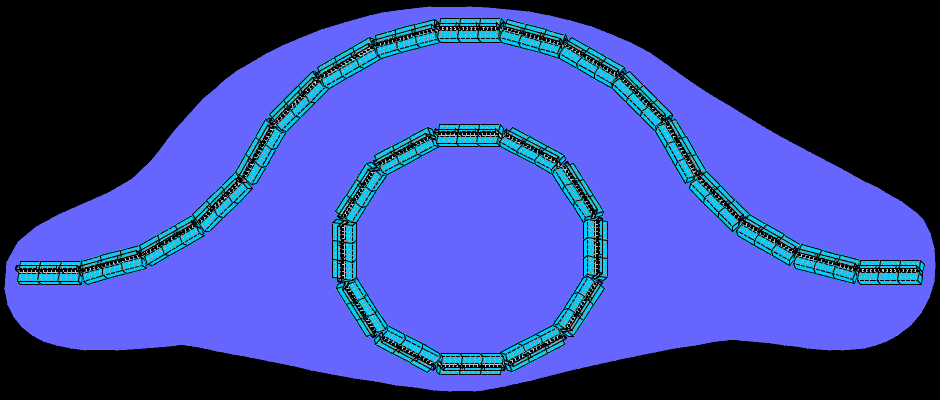

Из модулей-"кирпичиков", плавающих на водной глади, можно собирать различные конфигурации - выстраивать в линию, круг, овал, звезду, многоугольник, и т.д.
Модули имеют стыковочные узлы на всех своих сторонах и углах, что позволяет соединять их под углами 15, 30, 45, 60, 75, 90 градусов в различные фигуры.
Это особенно интересно, когда берега водоёма высокие, и зрители располагаются сверху, наблюдая спектакль фонтанов как из амфитеатра.
|

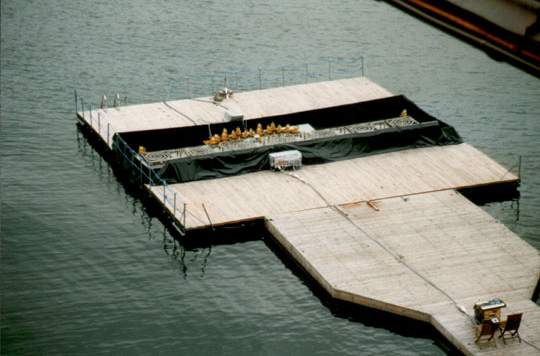

К фонтанным модулям-платформам легко можно добавлять свободные секции поплавков (размером 2х1 м), образуя площадки сцены для действий актёров. |
Кроме описанной выше технической базы, требуется хорошая режиссерская (свето-водо-композиторская) работа.
Мы с удовольствием будем сочинять и записывать композиции для Танцующего Фонтан-Театра.
Нами разработан специальный пульт и особое программное обеспечение "Светокомпозитор" для сочинения и записи композиций для фонтана, имеется множество творческих идей, которые ждут своей реализации.
Мы воплотим в жизнь самые смелые фантазии.
Созданный фонтан мы НЕ БРОСАЕМ на произвол судьбы, а СОПРОВОЖДАЕМ ВСЮ ЕГО ЖИЗНЬ (при участии Заказчика)
|
