Плёночные, или щелевые насадки (форсунки) для фонтана |
текст и подбор фото |

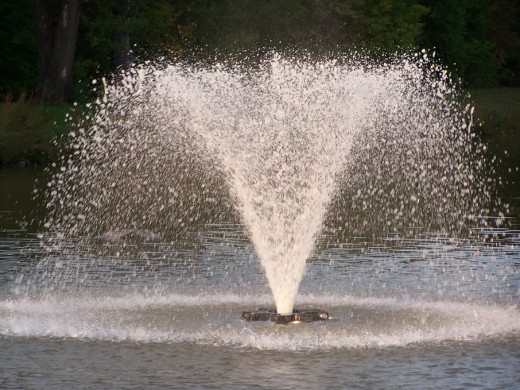

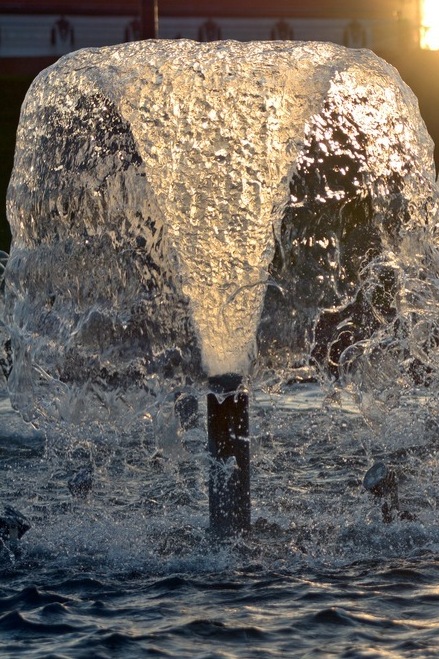

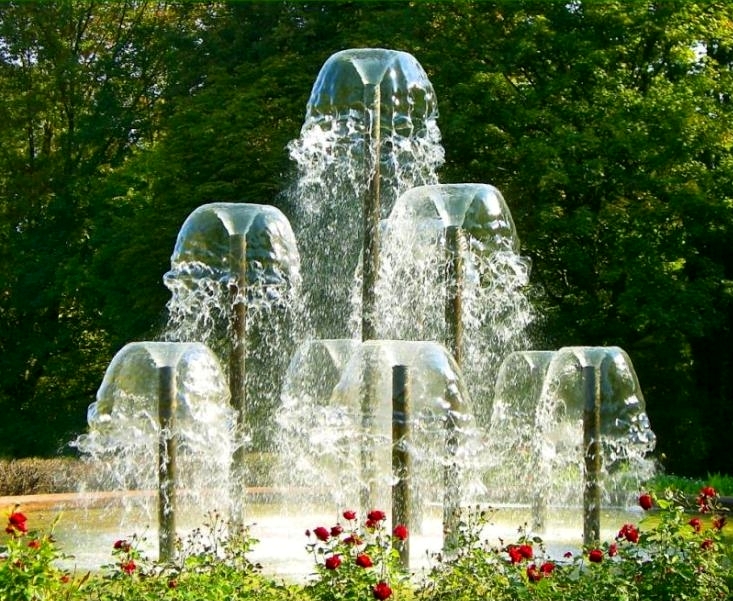

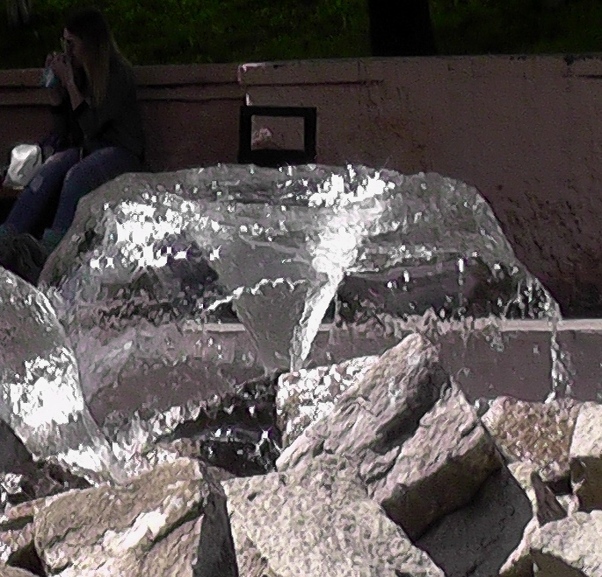

Воронка (кольцевая щель +конус) |

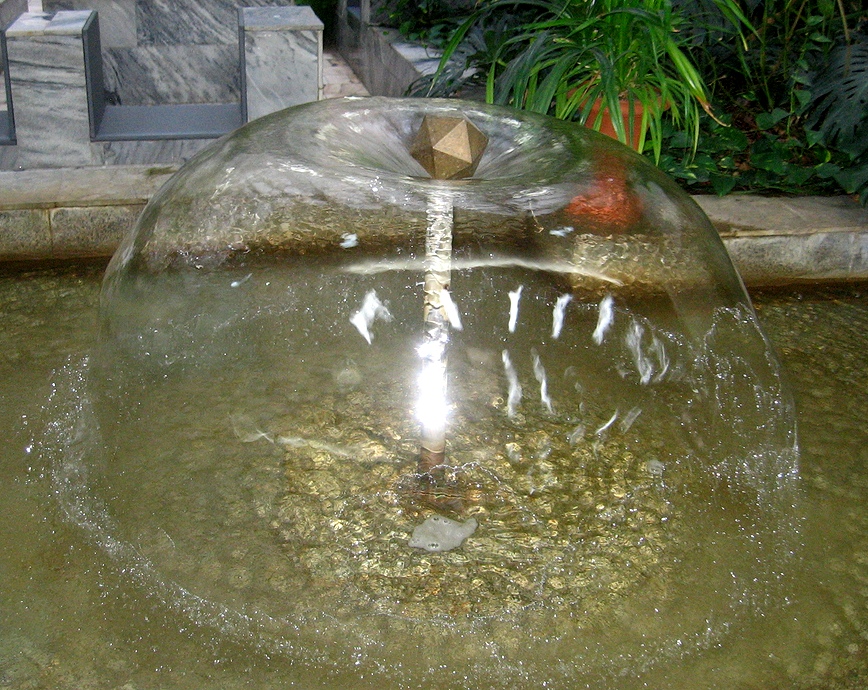

Колокол (кольцевая щель +диск) |
Одуванчик (Полусфера) (множество кольцевых щелей с дисками) |
Хвост (линейная или дуговая щель) |

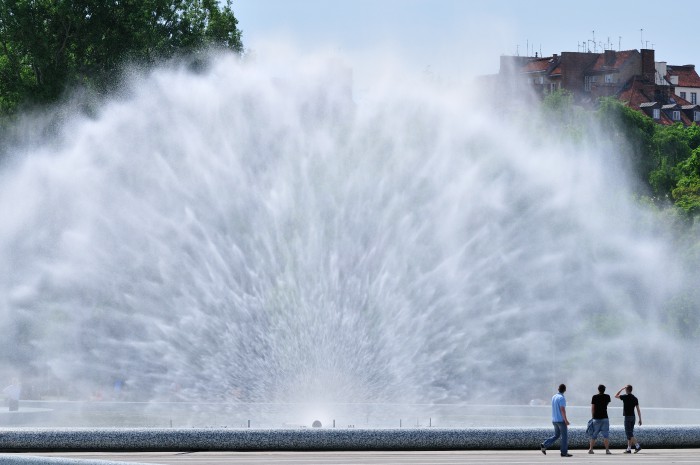

Водяной экран
(линейная или дуговая щель) |

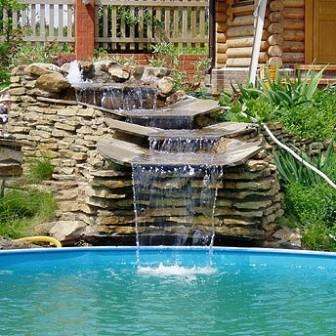

и просто водопады |
Как и многоструйные, щелевые форсунки "торчат" из водоёма, выступая над уровнем воды,
и могут работать и из твёрдых конструкций фонтана, не требуя погружения в воду.
Любая плёночная насадка - независима от уровня воды.
Многоструйная форсунка для фонтана,
|
В зависимости от установленной ширины щели, давления и производительности насоса, форсунку можно применять для создания
как цельноплёночных, так и
мелко-капельных воронок.
Модель |
подводящая труба, Ду, мм |
высота стойки, мм |
Присоединение |
Максимальный диаметр цельноплёночной воронки, мм |
Давление на входе, bar (=атм.=кг | Расход, |
Высота воронки, м |
Цена, |
Добавить |
Воронка-60-300-2 |
50 (ПВХ-63) |
300 |
резьба 2", наружн. |
700 |
0,5...1 |
5-10 |
0-3 |
3 400 |
Купить |
Воронка-60-700Ф |
50 (ПВХ-63) |
700 |
фланец Ду50 |
1000 |
0,5...1 |
5-10 |
0-3 |
5 600 |
Купить |
Воронка-60-1000Ф |
50 (ПВХ-63) |
1000 |
фланец Ду50 |
1000 |
0,5...1 |
5-10 |
0-3 |
5 900 |
Купить |
Воронка-60-1300Ф |
50 (ПВХ-63) |
1300 |
фланец Ду50 |
1000 |
0,5...1 |
5-10 |
0-3 |
6 200 |
Купить |
Воронка-60-1600Ф |
50 (ПВХ-63) |
1600 |
фланец Ду50 |
1000 |
0,5...1 |
5-10 |
0-3 |
6 600 |
Купить |
Первое число после наименования "Воронка" обозначает диаметр стойки в мм, второе - её длину.
На заказ можем сделать форсунки Воронка любого диаметра и конфигурации
При заказах на сумму до 50 тыс. руб. - упаковка и доставка до транспортной компании - 1000 руб.
При заказах на сумму свыше 50 тыс. руб. - упаковка и доставка до транспортной компании бесплатно.
При заказах большого количества одинаковых изделий (десятки и сотни штук), а также при заказах полного комплекта оборудования для фонтана - индивидуальные скидки.
В насадке типа Воронка формирователем и направителем струи является конус.
Но если вместо него поставить диск специального профиля - получим форсунку Колокол
Модель |
подводящая труба, Ду, мм |
высота стойки, мм |
Присоединение |
Максимальный диаметр цельноплёночного шара-колокола, мм |
Давление на входе, bar (=атм.=кг | Расход, |
Цена, |
Добавить |
Колокол-60-300-2 |
50 (ПВХ-63) |
300 |
резьба 2", наружн. |
700 |
0,5...1 |
5-10 |
2 400 |
Купить |
Колокол-60-700Ф |
50 (ПВХ-63) |
700 |
фланец Ду50 |
1000 |
0,5...1 |
5-10 |
4 600 |
Купить |
Колокол-60-1000Ф |
50 (ПВХ-63) |
1000 |
фланец Ду50 |
1000 |
0,5...1 |
5-10 |
4 900 |
Купить |
Колокол-60-1300Ф |
50 (ПВХ-63) |
1300 |
фланец Ду50 |
1000 |
0,5...1 |
5-10 |
5 200 |
Купить |
Колокол-60-1600Ф |
50 (ПВХ-63) |
1600 |
фланец Ду50 |
1000 |
0,5...1 |
5-10 |
5 600 |
Купить |
Первое число после наименования "Колокол" обозначает диаметр стойки в мм, второе - её длину.
На заказ можем сделать форсунки Колокол любого диаметра и конфигурации
При заказах на сумму до 50 тыс. руб. - упаковка и доставка до транспортной компании - 1000 руб.
При заказах на сумму свыше 50 тыс. руб. - упаковка и доставка до транспортной компании бесплатно.
При заказах большого количества одинаковых изделий (десятки и сотни штук), а также при заказах полного комплекта оборудования для фонтана - индивидуальные скидки.
Если форсунок "Колокол" сделать много, и на длинных ножках, и насадить на шарик с разных сторон - получим оргинальную форсунку "Одуванчик".
Некоторые производители называют эту форсунку "Полусфера".

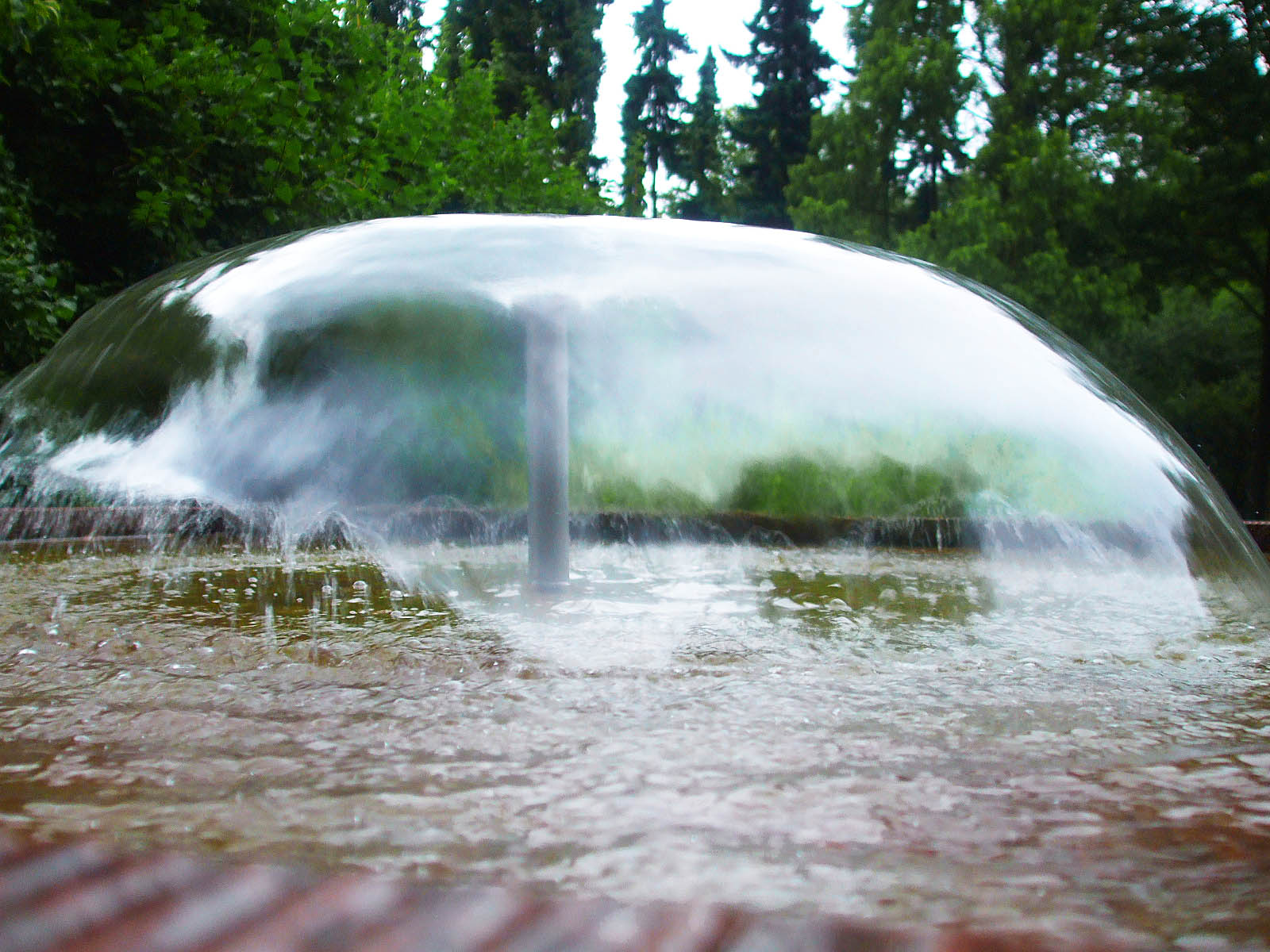

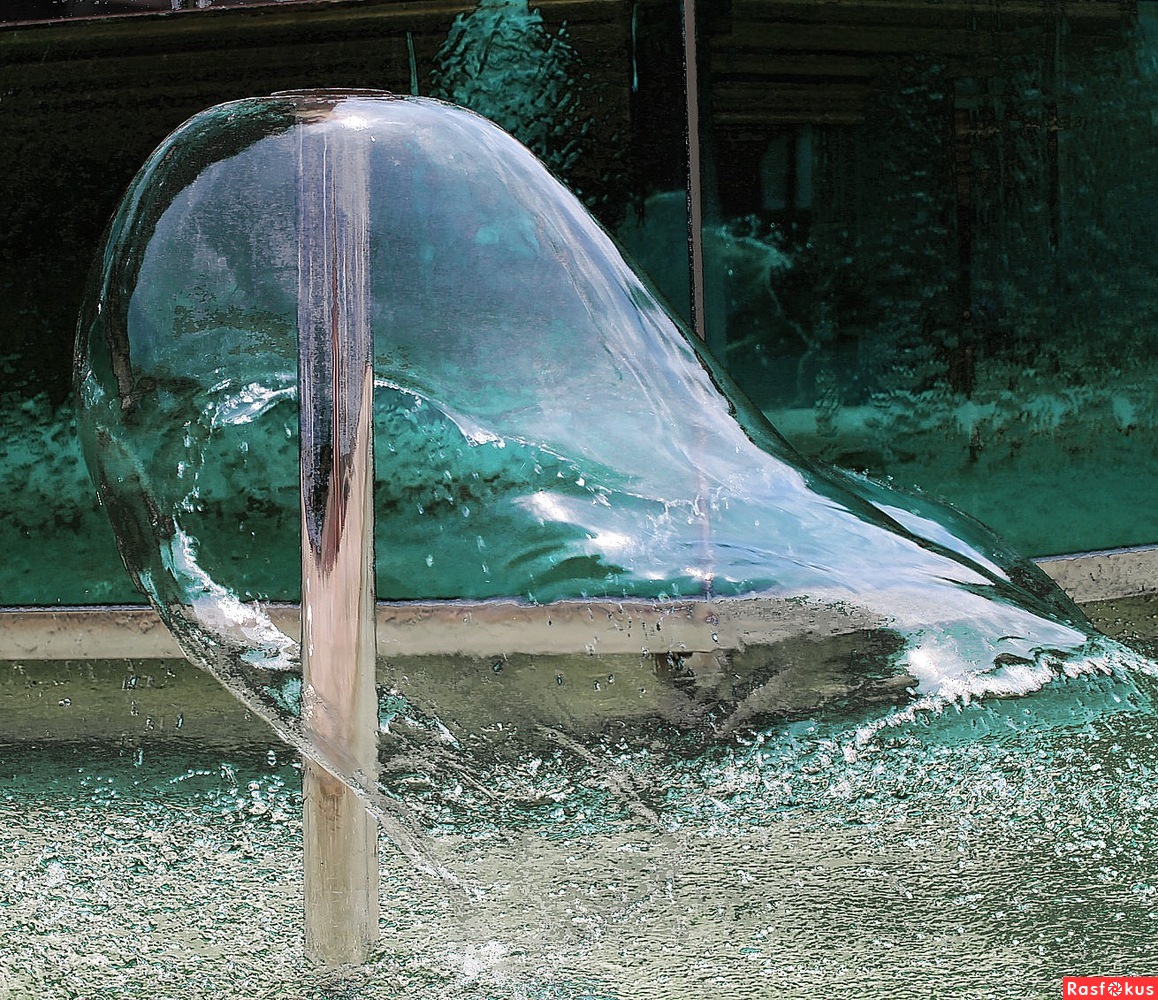

Форсунка "Колокол" на длинной ножке - |

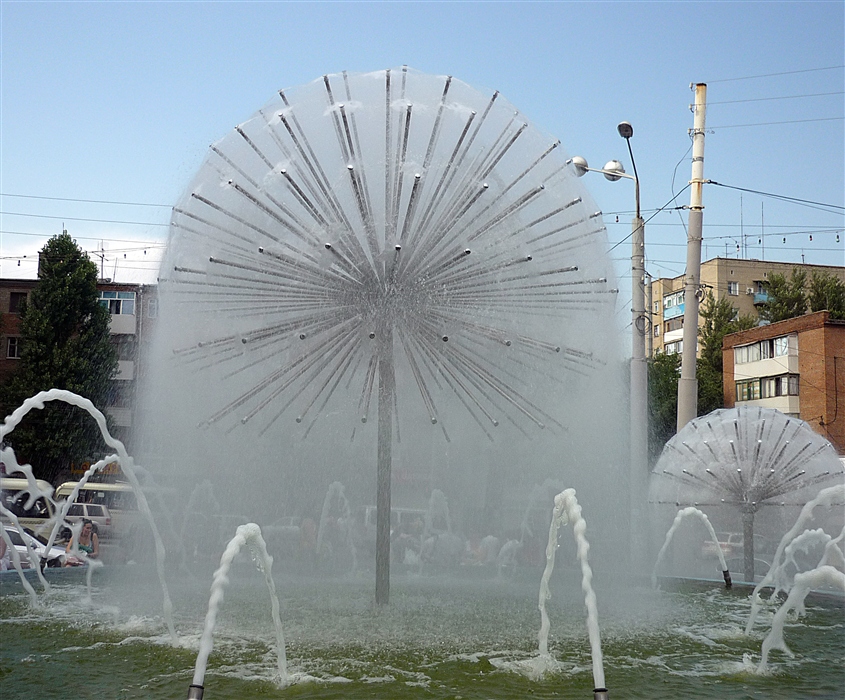

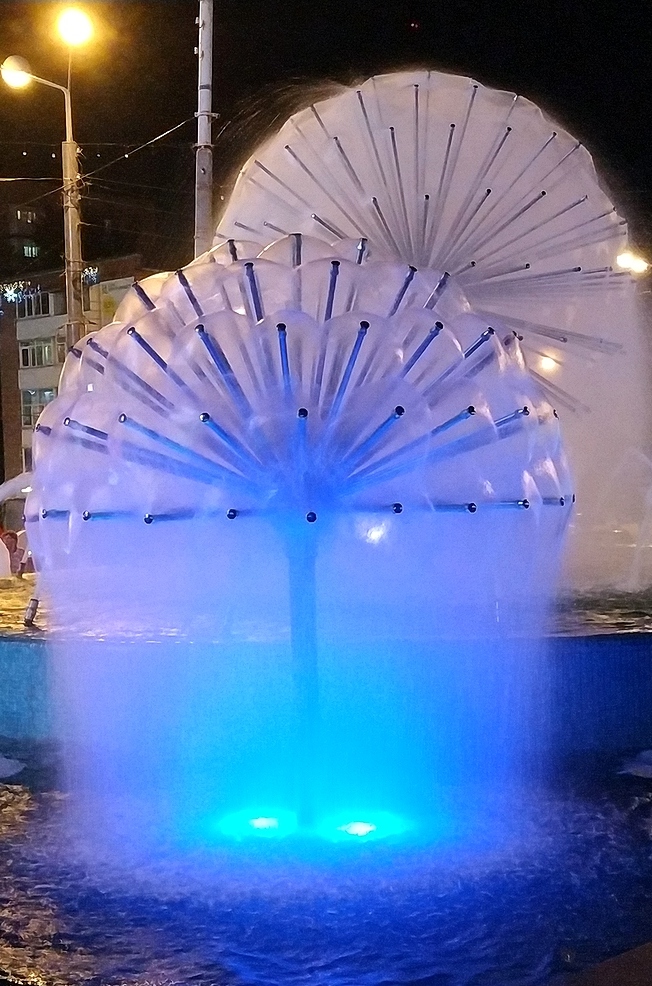

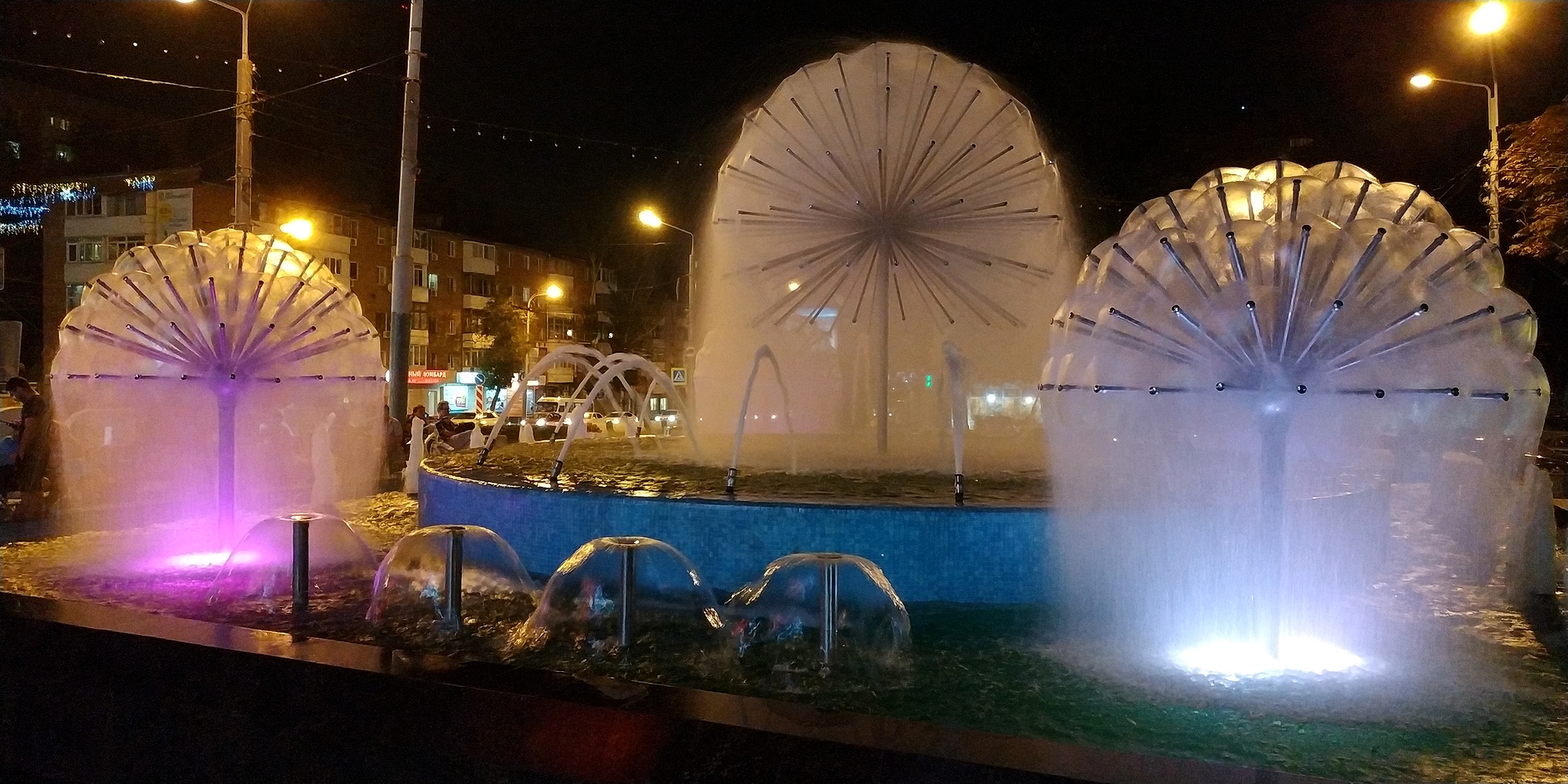

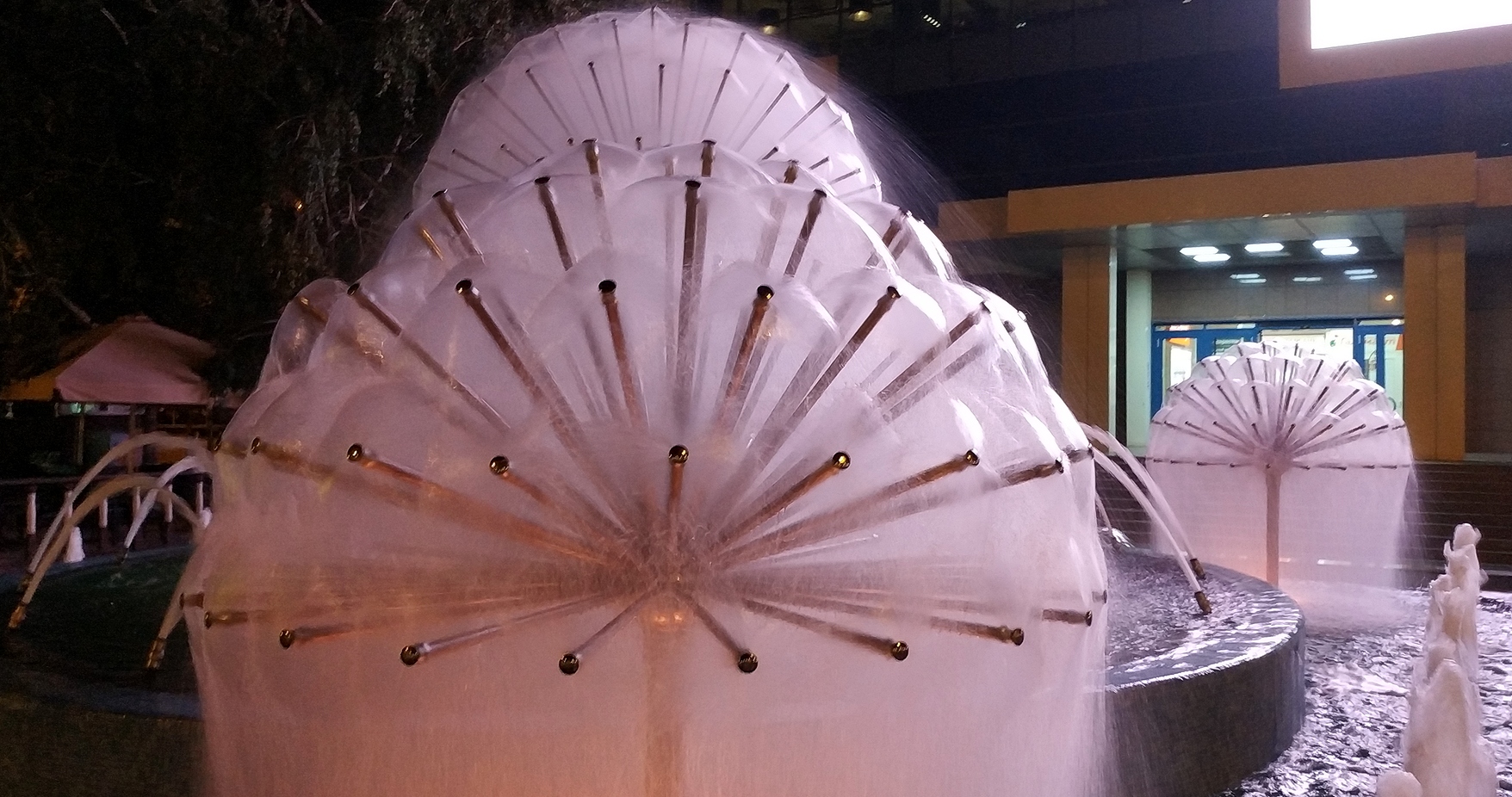

Форсунки "Одуванчик" в фонтане. |
Одуванчик очень эффективен городских фонтанах статического типа - так как управлять в нём нечем.
Модель |
Диаметр полушария, мм |
Количество лучей |
Присоединение |
Давление на входе, bar (=атм.=кг/см2) | Расход, |
Цена, |
Добавить |
Одуванчик-600-2 |
600 |
8+6+4+1=19 |
резьба 2", внутр. |
3 |
5,7 |
68 000 |
Купить |
Одуванчик-750-2 |
750 |
10+8+6+1=25 |
резьба 2", внутр. |
4 |
9,9 |
86 000 |
Купить |
Одуванчик-900-2 |
900 |
12+12+8+1=33 |
резьба 2", внутр. |
7 |
15 |
98 000 |
Купить |
Одуванчик-1200-2,5 |
1200 |
16+16+16+1=49 |
резьба 2,5", наружн. |
7 |
29,4 |
120 000 |
Купить |
Одуванчик-1500-2,5 |
1500 |
16+16+16+1=49 |
резьба 2,5", наружн. |
7 |
29,4 |
140 000 |
Купить |
Одуванчик-2000-2,5 |
2000 |
18+18+18+18+1=73 |
резьба 2,5", наружн. |
8 |
43,8 |
240 000 |
Купить |
Одуванчик-2500-3 |
1500 |
18+18+18+18+1=73 |
резьба 3", наружн. |
8 |
43,8 |
260 000 |
Купить |
Одуванчик-3000-4 |
3000 |
32+32+20+20+20+1=125 |
резьба 4", наружн. |
9 |
75 |
480 000 |
Купить |
Стойка (опора) форсунки "Одуванчик" в указанную выше стоимость не входит - её нужно заказывать отдельно.
Её цена в пределах 10-30 тысяч рублей, в зависимости от заданной высоты, модели Одуванчика и способа крепления - определяется индивидуально на основе заявки.
Некоторые производители предлагают ещё форсунку "Сфера", аналогичную "Полусфере", только занимающую все 360 градусов (добавляется нижнее полушарие). Она в два раза дороже соответствующей по размером "Полусферы" такого же диаметра, и требует вдвое большего насоса (и расхода воды), но, по нашему мнению, зрелищный эффект у неё мало добавляется по сравнением с "Полусферой", т.к. на нижнее полушарие стекает вся вода с верхнего, и в полной мере оно не проявляется. Поэтому "Сферу" мы особо не предлагаем, но если кому очень хочется - сделаем и "Сферу" любого типоразмера. |
Форсунка "Сфера" |
Иногда так случается, что на форсунках "Одуванчик" ("Полусфера"), особенно других производителей, "пропадают" отдельные лучи...
Поэтому
В таблице указаны цены на известные конфигурации для ориентировки.
Модель |
Диаметр трубки-луча, Ду, мм |
Длина трубки-луча, мм |
Присоединение луча к центральному шару, наружная резьба |
Цена, |
Добавить |
Луч-16-220-М16х1,75 |
16 |
220 |
резьба М16х1,75, наружн. |
1 800 |
Купить |
Луч-16-290-М16х1,75 |
16 |
290 |
резьба М16х1,75, наружн. |
1 850 |
Купить |
Луч-16-360-М16х1,75 |
16 |
360 |
резьба М16х1,75, наружн. |
1 900 |
Купить |
Луч-20-480-М16х1,75 |
20 |
480 |
резьба М16х1,75, наружн. |
3 200 |
Купить |
Луч-20-640-М16х1,75 |
20 |
640 |
резьба М16х1,75, наружн. |
3 400 |
Купить |
Луч-20-860-М16х1,75 |
20 |
860 |
резьба М16х1,75, наружн. |
3 600 |
Купить |
Луч-20-1000-М16х1,75 |
20 |
1000 |
резьба М16х1,75, наружн. |
3 900 |
Купить |
Луч-20-1150-М16х1,75 |
20 |
1150 |
резьба М16х1,75, наружн. |
4 100 |
Купить |
Луч-20-1300-М16х1,75 |
20 |
1300 |
резьба М16х1,75, наружн. |
4 200 |
Купить |
Луч-20-480-0,5 |
20 |
480 |
резьба 0,5", наружн. |
2 400 |
Купить |
Луч-20-640-0,5 |
20 |
640 |
резьба 0,5", наружн. |
2 500 |
Купить |
Луч-20-860-0,5 |
20 |
860 |
резьба 0,5", наружн. |
2 600 |
Купить |
Луч-20-1000-0,5 |
20 |
1000 |
резьба 0,5", наружн. |
2 700 |
Купить |
Луч-20-1150-0,5 |
20 |
1150 |
резьба 0,5", наружн. |
2 800 |
Купить |
Луч-20-1300-0,5 |
20 |
1300 |
резьба 0,5", наружн. |
2 900 |
Купить |
Первое число после наименования "Одуванчик" обозначает диаметр трубки луча в мм, второе - её длину, третье - размер присоединительной резьбы.
На заказ можем сделать форсунки Одуванчик любого диаметра и конфигурации
При заказах на сумму до 50 тыс. руб. - упаковка и доставка до транспортной компании - 1000 руб.
При заказах на сумму свыше 50 тыс. руб. - упаковка и доставка до транспортной компании бесплатно.
При заказах большого количества одинаковых изделий (десятки и сотни штук), а также при заказах полного комплекта оборудования для фонтана - индивидуальные скидки.
Форсунки "Воронка" создают наклонную плёнку воды в полный круг 360 градусов.
Если ограничить эту плёнку сектором
(от 10 до 180 градусов, чаще всего 45-60 градусов)
- получим форсунку "Хвост".

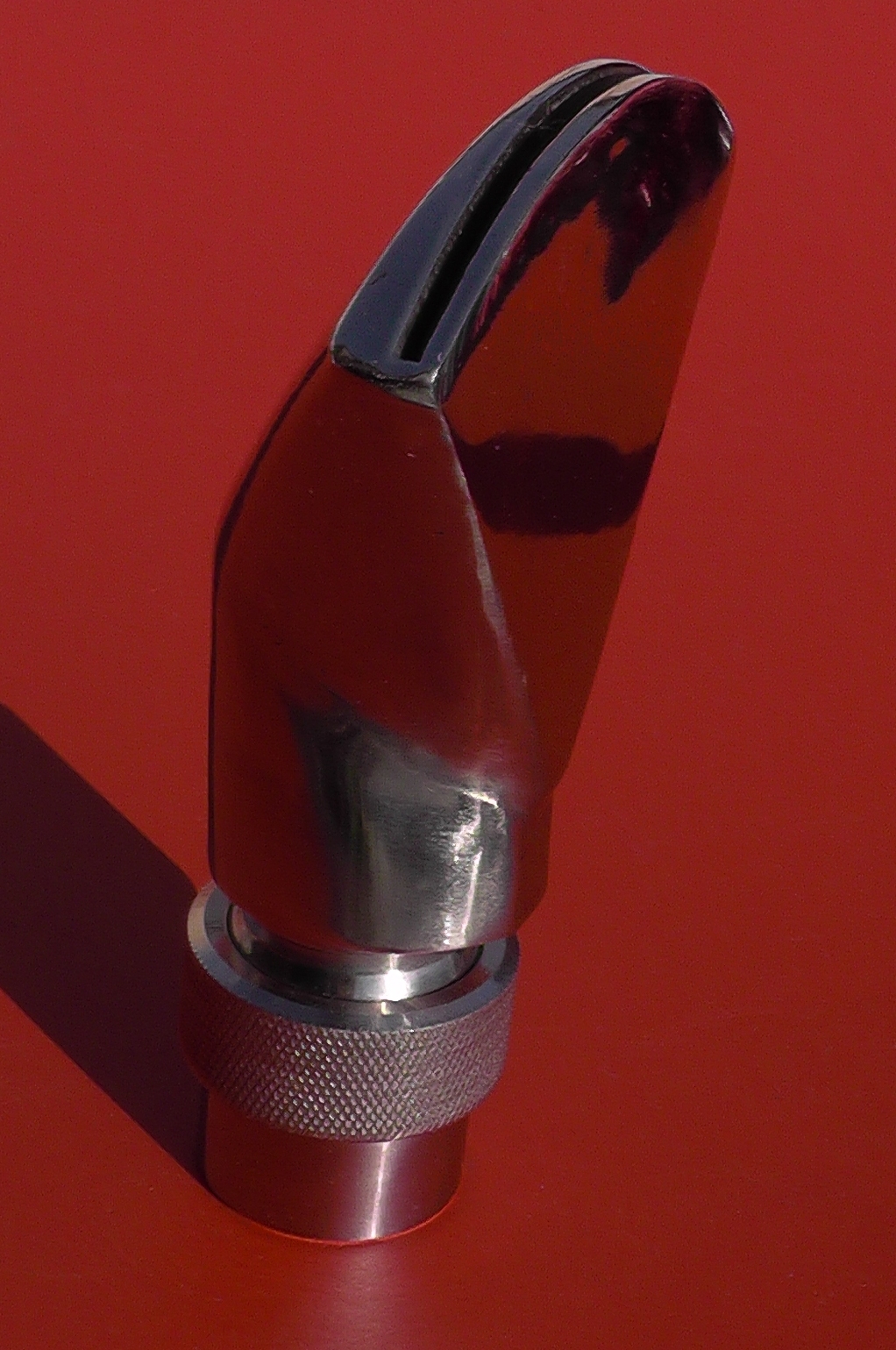

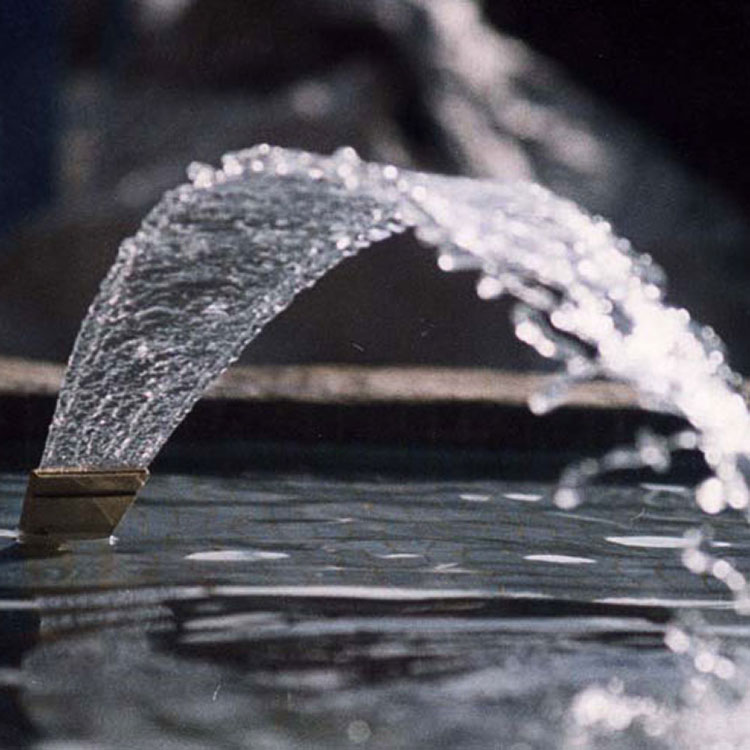

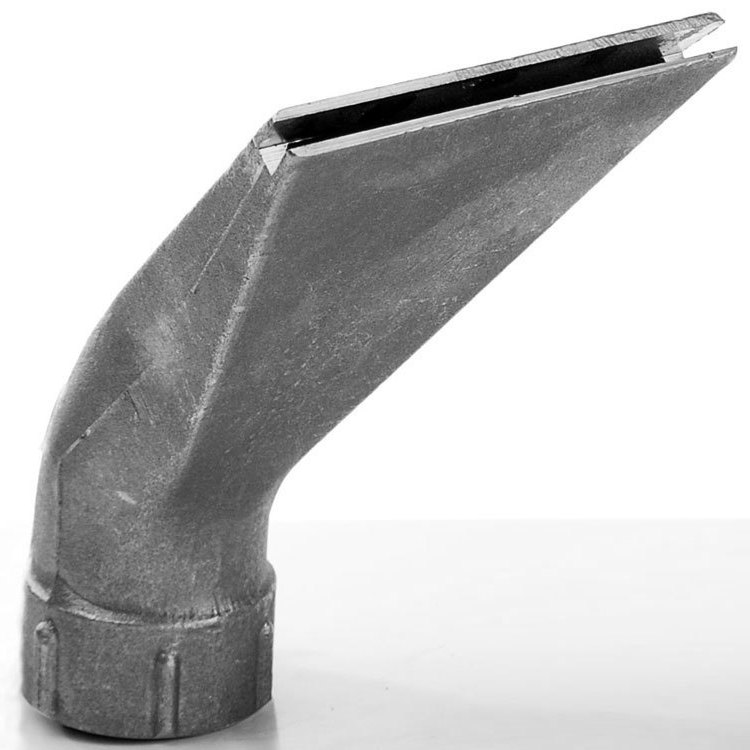

Форсунка "Хвост" |
Форсунка "Хвост" |
Форсунка "Хвост" |
Модель |
Угол раскрыва, градусов |
Присоединение |
Максимальная дальность без разрыва струи |
Давление на входе, bar (=атм.=кг/см2) | Расход, |
Вес, г |
Цена, |
Добавить |
Минимальный заказ, шт. |
Хвост-10-0,75 |
10 |
резьба 0,75", внутр. |
750 |
Купить | 24 |
||||
Хвост-10-1 |
10 |
резьба 1", внутр. |
1 000 |
Купить | 24 |
||||
Хвост-10-1,5 |
10 |
резьба 1,5", внутр. |
1 500 |
Купить | 24 |
||||
Хвост-10-2 |
10 |
резьба 2", внутр. |
2 000 |
Купить | 24 |
||||
Хвост-20-0,75 |
20 |
резьба 0,75", внутр. |
750 |
Купить | 12 |
||||
Хвост-20-1 |
20 |
резьба 1", внутр. |
1 000 |
Купить | 12 |
||||
Хвост-20-1,5 |
20 |
резьба 1,5", внутр. |
1 500 |
Купить | 12 |
||||
Хвост-20-2 |
20 |
резьба 2", внутр. |
2 000 |
Купить | 12 |
||||
Хвост-30-0,75 |
30 |
резьба 0,75", внутр. |
750 |
Купить | 8 |
||||
Хвост-30-1 |
30 |
резьба 1", внутр. |
1 000 |
Купить | 8 |
||||
Хвост-30-1,5 |
30 |
резьба 1,5", внутр. |
1 500 |
Купить | 8 |
||||
Хвост-30-2 |
30 |
резьба 2", внутр. |
2 000 |
Купить | 8 |
||||
Хвост-45-0,75 |
45 |
резьба 0,75", внутр. |
4 750 |
Купить | 4 |
||||
Хвост-45-1 |
45 |
резьба 1", внутр. |
4 900 |
Купить | 4 |
||||
Хвост-45-1,5 |
45 |
резьба 1,5", внутр. |
5 800 |
Купить | 4 |
||||
Хвост-45-2 |
45 |
резьба 2", внутр. |
6 900 |
Купить | 4 |
||||
Хвост-60-0,75 |
60 |
резьба 0,75", внутр. |
245 |
2 800 |
Купить | 4 |
|||
Хвост-60-1 |
60 |
резьба 1", внутр. |
475 |
4 200 |
Купить | 4 |
|||
Хвост-60-1,5 |
60 |
резьба 1,5", внутр. |
5 500 |
Купить | 4 |
||||
Хвост-60-2 |
60 |
резьба 2", внутр. |
6 800 |
Купить | 4 |
||||
Хвост-90-0,75 |
90 |
резьба 0,75", внутр. |
4 750 |
Купить | 4 |
||||
Хвост-90-1 |
90 |
резьба 1", внутр. |
6 000 |
Купить | 4 |
||||
Хвост-90-1,5 |
90 |
резьба 1,5", внутр. |
8 500 |
Купить | 4 |
||||
Хвост-90-2 |
90 |
резьба 2", внутр. |
9 000 |
Купить | 4 |
||||
Хвост-120-0,75 |
120 |
резьба 0,75", внутр. |
6 750 |
Купить | 4 |
||||
Хвост-120-1 |
120 |
резьба 1", внутр. |
8 000 |
Купить | 4 |
||||
Хвост-120-1,5 |
120 |
резьба 1,5", внутр. |
10 500 |
Купить | 4 |
||||
Хвост-120-2 |
120 |
резьба 2", внутр. |
12 000 |
Купить | 4 |
Первое число после наименования "Хвост" обозначает угол раскрыва водяного "луча" в градусах, второе - размер присоединительной резьбы.
На заказ можем сделать форсунки "Хвост" любого диаметра и конфигурации
При заказах на сумму до 50 тыс. руб. - упаковка и доставка до транспортной компании - 1000 руб.
При заказах на сумму свыше 50 тыс. руб. - упаковка и доставка до транспортной компании бесплатно.
При заказах большого количества одинаковых изделий (десятки и сотни штук), а также при заказах полного комплекта оборудования для фонтана - индивидуальные скидки.
И наконец, если сделать форсунку "Хвост" большого размера, с углом раскрыва 180 градусов,
поставить её на индивидуальный мощный насос,
и разместить это на плавающей платформе, то
получим "Водяной экран".

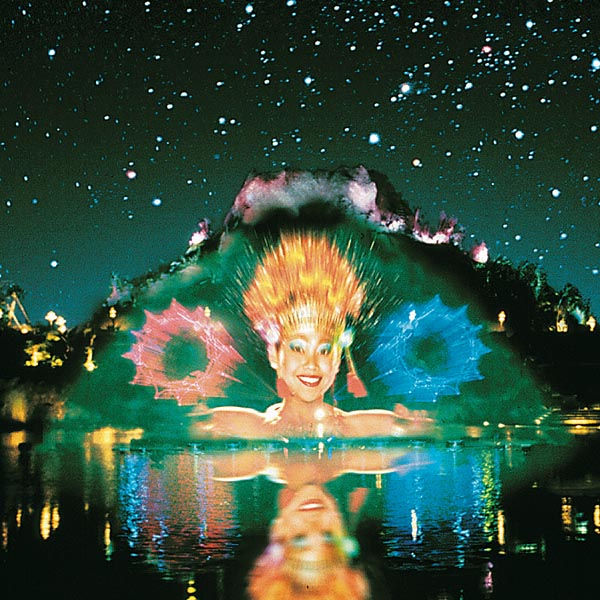

На этот экран можно проецировать фото-видео-изображения и лазерную графику.
Ширина и высота экрана могут быть от 10 до 50 метров, поэтому устанавливается он в озере, реке, море или океане.
Модель |
Ширина экрана, м |
Присоединение |
Давление на входе, bar (=атм.=кг/см2) | Расход, |
Цена, |
Добавить |
Водяной-экран-10 |
10 |
фланец Ду100 |
звоните, обсудим |
Купить | ||
Водяной-экран-15 |
15 |
фланец Ду150 |
звоните, обсудим |
Купить | ||
Водяной-экран-20 |
20 |
фланец Ду200 |
звоните, обсудим |
Купить | ||
Водяной-экран-30 |
30 |
фланец Ду200 |
звоните, обсудим |
Купить |
Для установки многих форсунок в ряд потребуются наружные фонтанные распределительные коллекторы - гребёнки, дуги, фонтанные кольца, в соответствии с архитектурно-дизайнерским проектом фонтана, по заказу можно выгнуть коллектор любой заданной формы с любым количеством патрубков и с любым их направлением для присоединения форсунок любых типов и размеров, с заданным количеством и расположением подключений.
Фонтанным коллекторам посвящена отдельная страница этого раздела сайта.
Наружные распределительные фонтанные коллекторы мы делаем только из нержавеющей стали с полировкой наружной поверхности, их форма, размеры, количество выходных патрубков, опорных и питающих стоек определяется заказом.
Мы помогаем застройщикам и строительным фирмам общего профиля, не являющимся специалистами в фонтанах, выполнить в составе их большого объекта специальные работы по устройству фонтана, и избежать специфических ошибок.
Ну, а для тех, кто считает себя специалистом в фонтаностроении и готов все работы выполнить сам, мы можем поставить полный комплект оборудования для фонтана. Цены на оборудование для фонтана здесь
-------------------------------И еще одно немаловажное обстоятельство:
Созданный фонтан мы НЕ БРОСАЕМ на произвол судьбы, а СОПРОВОЖДАЕМ ВСЮ ЕГО ЖИЗНЬ.
Будем рады помочь Вам обеспечить технически все Ваши творческие замыслы.
МЫ ГОТОВЫ СОЗДАТЬ ДЛЯ ВАС
СОВЕРШЕННО ОРИГИНАЛЬНУЮ и УНИКАЛЬНУЮ АППАРАТУРУ
для РЕШЕНИЯ ЛЮБЫХ ТВОРЧЕСКИХ ЗАДАЧ
Если Вы хотите фонтан, но у вас ещё остаются какие-то сомнения или вопросы - С уважением, |
triak@yandex.ru
Тел. +7-928-109-42-05 |
